Le montage des composants PC (3/3)

Publié le 9 janvier 2010 par Anubi$

5 – Fixation et passage câbles

Comme tout se passe bien je souhaite commencer à monter définitivement le matos. Je fixe donc la Gigabyte au boîtier Antec et vis les embases. Le tout à plat sur ma table de cuisine (et oui j’ai le dos fragile…). Le ventirad est plaqué sur le Core E8500 et le montage des crochets a été galère car l’accès est difficile pour terminer l’accroche du ressort en métal qui force.

A ce stade je percute que je n’ai pas mis de pâte thermique entre le ventirad et le Core !! Je suis bon pour démonter la carte mère…

Et puis, je ne sais pas pourquoi, les câbles d’alimentations m’ont intrigués car quitte à démonter la Gigabyte autant vérifier le montage des connecteurs. Je commence à lier l’alimentation ATX (24 pin) et la broche d’alimentation du CPU 12V (8 pin). C’est à ce moment que la tempête cérébrale a commencée, que j’ai perdu la notion du temps et que les photos sont devenues plus rares…

Sur la ANTEC l’alimentation est située en bas et les câbles doivent, dans cette config, remonter jusqu’en haut de la tour pour alimenter la carte mère. Pour leur barrer le passage, car se serait trop facile, on compte sur la carte vidéo et les énormes dimensions du Sunbeam.

« Comment ça le câble est trop court ? » « Il ne peut pas se connecter sans forcer déraisonnablement sur le ventilateur !? » « Et il faut…quoi ! Tout démonter ?!! »

Bip…bip…bip…

Ambiance musique MC Solaar (bouge de là…)

« Alors j’ai changé, j’ai tout démonté, vissé déclipsé ; et je transpire, mais faut tenir, j’ai du bidouiller, j’ai du tout revérifier… »

En fait contraint par la longueur du câble 8 pin je suis amené à tourner le ventirad à 90° et revenir à ma position d’origine, elle aussi non montable (sic !). Au moins dans cette configuration les fils se montent. Reste à gérer le clipsage au niveau du radiateur doré du chipset et il ne manque pas grand-chose en fait. En désespoir je me résous à plier 3 ailettes en alu dont l’usinage est plutôt favorable car évidé dans le bon sens. Chance dans la malchance. Une fois les pattes tordues le clipsage est possible.

6 – Vers le bout du tunnel

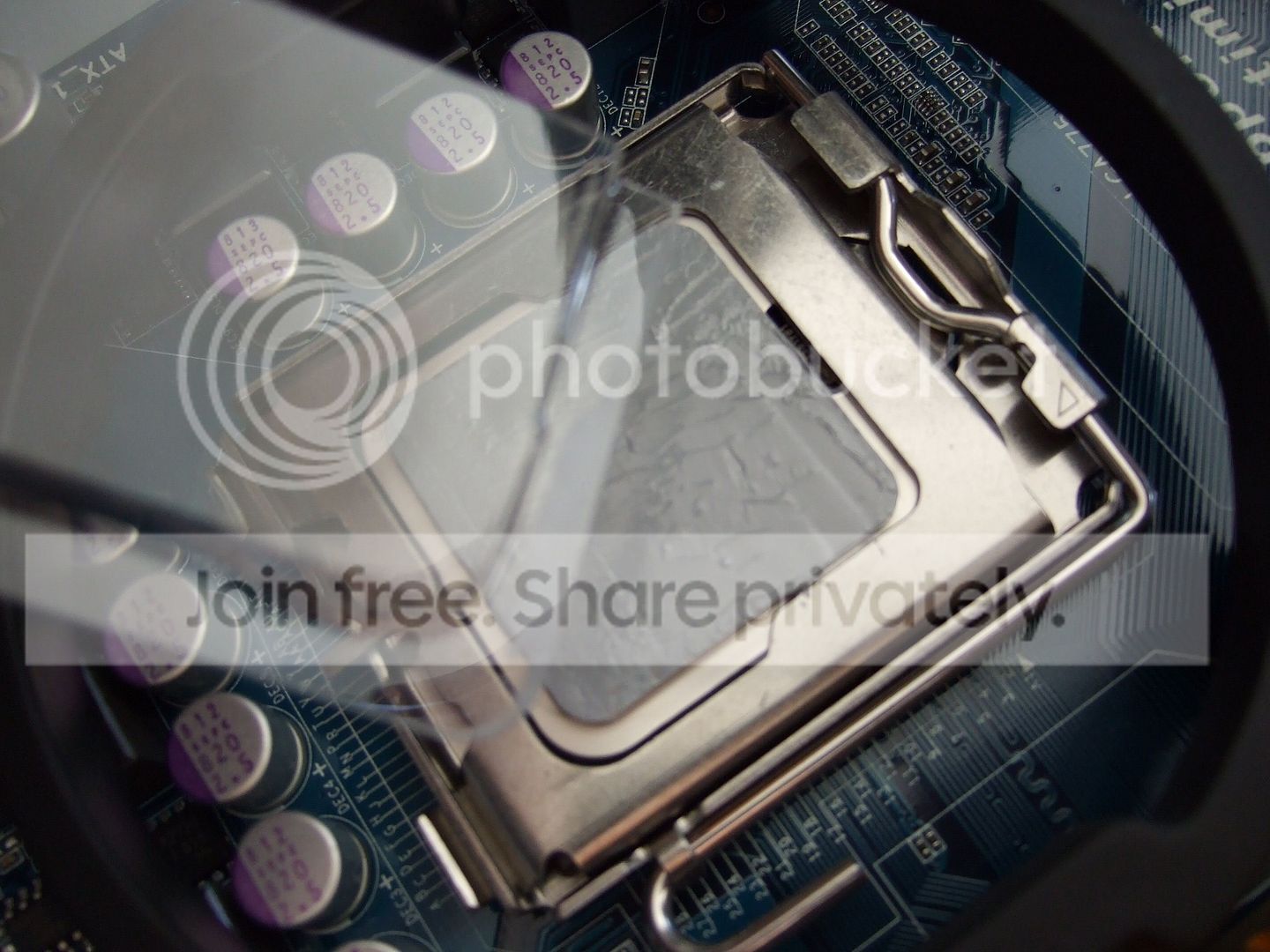

Cette fois la simulation est terminée et je peux passer au montage final. Je démonte tout pour mettre la pâte thermique (livrée avec le ventirad) sur le Core, une fois la Gigabyte fixée au boîtier Antec. Je l’étale avec du plastique découpé d’un des emballages :

Puis je remonte le ventirad Sunbeam en forçant sur l’ergot métal pour clipser le tout. Je termine par le montage du disque dur, des 2 barrettes de RAM G SKILL et du graveur dans leur baie respective. Enfin la carte vidéo est mise dans l’emplacement PCI Express et ses 2 connecteurs reliés à la carte mère. J’arrange le passage des câbles restant (et inutilisés) en bas de la tour et utilise les élastiques livrés pour maintenir les fils dans le boîtier.

Voici le résultat final :

On notera en vrac le fameux câble 8 pin qui passe à gauche derrière le ventirad, la carte vidéo qui coupe en deux le boîtier, le potentiomètre du ventilo Sunbeam fixé derrière la tour (régulation de rotation), la limite de tension des fils de la tour (blanc, bleu et violet sous la CV) pour les diodes marche et reset (encore un bug évité), les câbles qui montent en rampe et sont concentrés en un endroit

J’en ai profité pour coller les stickers reçus.

A comparer à mon ancien PC :

7 – Conclusion

Cette fois tout est en place et il faut relier la tour à l’écran et vérifier ce qui se passe lors de la mise sous tension. On croise les doigts pour que le bios soit OK, la RAM reconnue, le processeur valide. Prise branchée, alimentation AKASA sur ON.

J’appuie sur le bouton POWER en haut de la tour. Les diodes bleues entrent en action avec les ventilos ANTEC qui s’agitent, pas de bip frénétique indiquant une mauvaise insertion, la carte mère s’illumine en vert, rouge et orange, chapelet de diodes visualisant les états de chargement des données du bios.

La carte vidéo pulse rageusement de l’air dans un sifflement étonnant puis se calme soudain, les diodes finissent par s’éteindre, les messages à l’écran indiquent que les périphériques sont reconnus. A présent dans une douce lumière bleue entourée d’un très léger bruissement de ventilateur, le message qui clignote à l’écran m’invite à utiliser ce disque dur encore vierge qui réclame des données valides.

Patience mon ami, le hardware semble OK mais le software va finir de t’accompagner vers ta future utilisation, un outil de création et d’imaginaire au service du vieux chacal, votre serviteur Anubi$.

Par la suite viendra peut être un post it sur les logiciels utilisés afin de contrôler le monitoring du PC. Vérification de la stabilité, tensions, fréquences… Espérant vous avoir passionné, à bientôt pour la suite…
